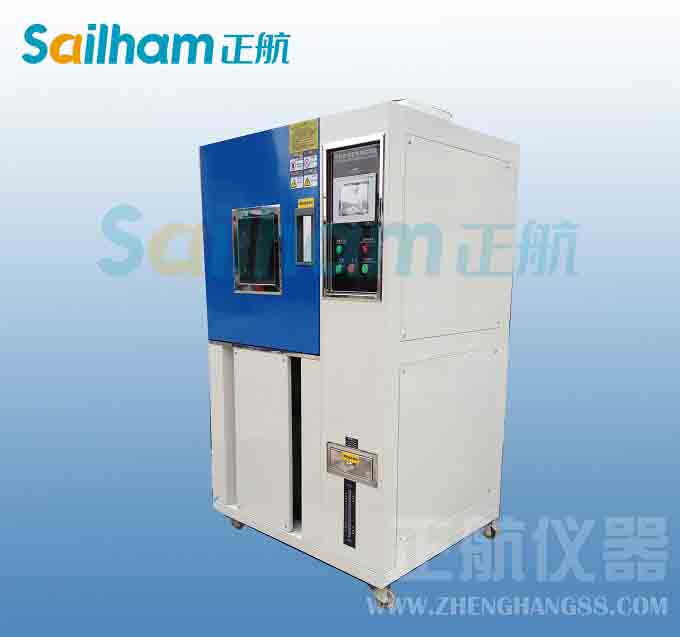

一、溫濕度試驗箱制冷系統回熱器介紹：
氟利昂制冷系統采用回熱循環時，需設置回熱器，令蒸發器排出的低壓低溫制冷劑蒸氣與冷凝器排出的高壓高溫冷凝液交換熱量，使氣態制冷劑吸入壓縮機前過熱，液態制冷劑進入節流裝置前過冷。
單獨的回熱器有套管式和盤管式。套管式換熱效率較低，適用于回氣過熱要求不高的系統(如r22系統)。套管式回熱器讓氣態制冷劑在內管中流動，冷凝液在兩管間的夾層中流動。盤管式回熱器則讓冷凝液在盤管內流動，氣態制冷劑在盤管與完體間流動。兩種回熱器中，氣液兩態制冷劑都作逆流式換熱，以提高換熱效果。
二、溫濕度試驗箱制冷系統中的冷卻水塔有何作用?
為減少水耗，水冷式冷凝器的冷卻水通常循環使用。為此，需設置冷卻塔，并將冷凝器的水通道與冷卻塔、冷卻水泵用管道串接組成冷卻水循環系統。冷卻水在冷凝器中吸收制冷劑冷凝釋放的熱量升高溫度后，經水泵加壓送至冷卻塔在空氣中蒸發冷卻降溫，然后再返回冷凝器吸熱。
現在采用較多的是機械通風逆流式冷卻塔。它主要由塔體、風機及配用電動機、噴水器和填料層等部件組成。冷凝器出水在水泵作用下，經塔體中央的進水管進入噴水器，均勻向下噴淋至填料層，沿填料層中的縫隙貼著填料表面成薄膜狀緩慢向下流動。塔體外部空氣則在風機作用下，從塔體下部四周的導風板被吸入塔內，并沿填料層縫隙以一定流速向上流動，與水充分接觸進行熱濕交換。有一部分水蒸發成水蒸氣進入空氣，帶去水的汽化潛熱。
同時水還通過對流換熱方式向溫度較低的空氣放熱。因此，水被冷卻降溫，被冷卻的水從填料層流至下部集水池內，再從水池下部的出水管送回冷凝器循環使用。空氣則從塔頂排出，并帶走水冷卻所釋放的潛熱和顯熱。為盡量減少排出的空氣夾帶走水滴，在塔體上部設置有擋水板，使水氣分離。有些冷卻培在填料層上方設有能轉動的噴淋式布水器，可使水更均勻地散布于整個塔內的流通截面，以充分發揮冷卻效果。集水池內設有浮球閥，與補給水管相連，可適時自動補充因水蒸發而減少的水量。一般水的補給量約為循環水量的1％—3％。http://m.glacialtech.com.cn
