一、校準

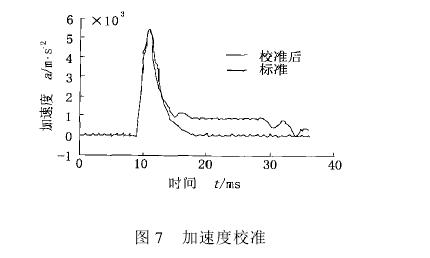

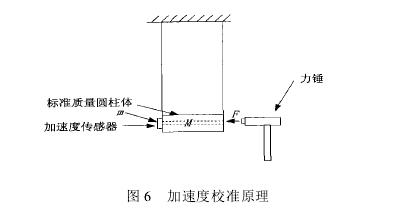

試驗前對力傳感器、加速度傳感器進行校準。對力的校準如圖5，使用標準SON標準質量，要求20ms內傳感器的記錄偏差在士0.5N之內。加速度的校準原理如圖6所示：通過式(10)可以求得加速度的大小用于校準加速度計，校準結果如圖7所示。
二、試驗
測試時電子器件安裝在夾具上，夾具與電磁釋放器綁定。夾具自由設定電子器件釋放前的姿勢。通電時夾具被電磁鐵吸住，斷電瞬間夾具與電磁釋放器脫落，然后自由下落，夾具的釋放高度可以根據需要在標尺刻度上設定。在框架左下方女裝2個智能眼，智能眼用以記錄在夾具跌落時通過上下2個智能眼的時間，根據這2個時間差，加上已確定的智能眼之間的距離，通過計算機處理，可以測算出夾具的下落速度。導軌的下端安裝橡皮緩沖塊，阻}下夾具與測試臺撞擊。試件繼續保持落體運動直到與測試臺撞擊。測壓傳感器安裝在測試臺下而，加速度傳感器貼在試件上。傳感器和計算機中的數據采集卡相連接，由采集卡記錄沖擊試驗數據，包括載荷、加速度、力、時間等。沖擊試驗機可以達到的技術指標：最大沖擊高度：2.5m：
最大樣品尺寸：250mm*250mm *250mm：
最大沖擊力：4000N：
最大沖擊加速度：100000m/s=：
最大采樣頻率：300kHzo

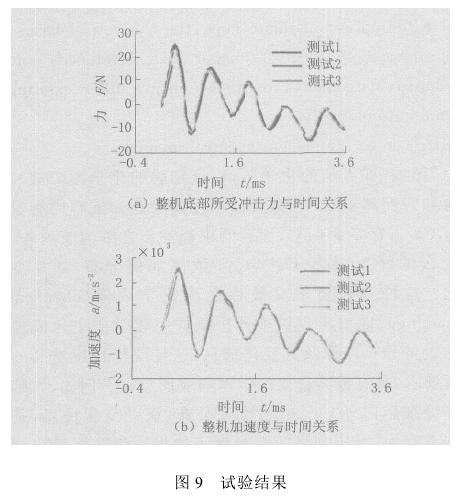

測試器件為飛利浦120型移動電話，如圖8，體積：79cm，長：106mm、寬49mm、厚度：22mm，質量為95g，氫電池(SSOmAh)，塑料外殼，將手機顯示屏向上水平放置，安裝在夾具上，設定跌落高度為1.5m，測試臺為木質材料，重復性試驗3次。所測得加速度一沖擊時間曲線、載荷一沖擊時間曲線如圖9所示。
如果想要獲得應變一沖擊時間曲線，需要在測試器件上粘貼應變片，按照實際的需要實驗中可以在器件上需要檢測的部位粘貼若干個應變片，但是應變片的數量越多，所采集到的數據就越多，數據采集的量過大就需要高質量的采集卡，相應提高了實驗成本。對海量的數據，處理的時候也是增加了處理器的負荷，所以在測試應變的時候并不是所測點越多越好，而是需要對測量點進行選擇，選擇可能出現破壞的點。這個選擇工作需要一定的經驗總結，圖10提供了一些飛利浦手機測試點的參考位置。位置1是后殼和前殼體結合處，位置2是天線，位置3是液晶顯示屏，位置4是電池安裝處，位置5是按鍵，位置6是充電接口。http://m.glacialtech.com.cn
